Teledyne Reson SeaBat 7160

Une combinaison imbattable entre portée, résolution, portabilité et fonctions puissantes.

Pour aller toujours plus profond avec une solution portative, le 7160 porte de 10m à 3000m avec une stabilisation en tangage sur le transmetteur et en roulis sur le receveur.

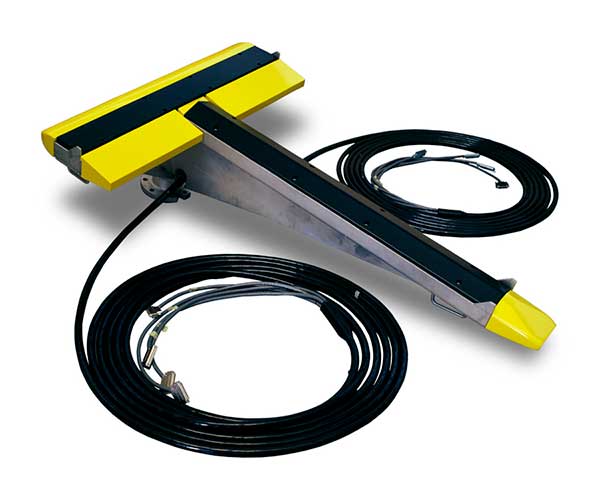

Le SeaBat 7160 est composé de capteurs linéaires pour recevoir et transmettre des réseaux montés ensemble sur un support
base. La géométrie du réseau en forme de T fournit la base d’un

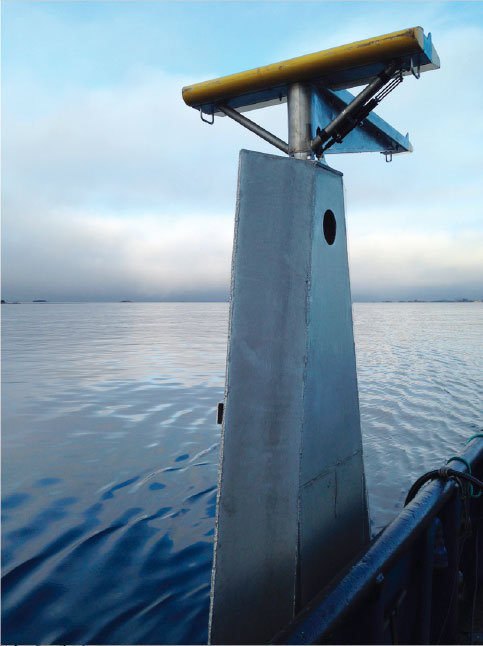

sonar compact à haute résolution, facile à installer sur des supports portables ou sur coque – une première pour une haute résolution
dans cette gamme de fréquences.
Le système comporte un émetteur stabilisé en tangage et une compensation du roulis actif sur le receveur.

Les améliorations de performance par rapport à la version d’avant sont notamment l’ajout de 512 faisceaux équidistants à haute densité,
la couverture variable de la fauchée, une mesure de l’incertitude du faisceau, des données sur la colonne d’eau et de nombreux autres éléments améliorant l’efficacité de cet appareil de mesure.

Caractéristiques techniques

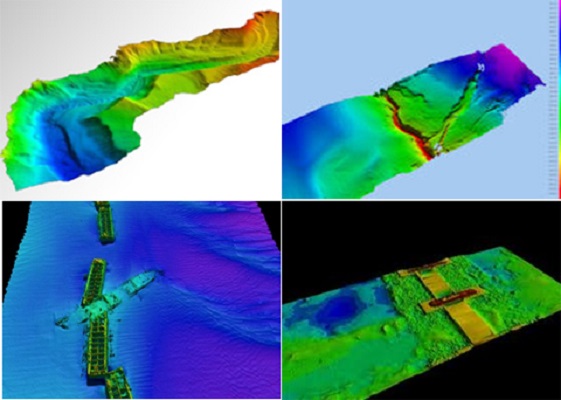

Données de bathymétrie, imagerie (Snippet & sonar latéral), Colonne d’eau (Backscatter avec solutio de compression des données sauvegardées), données brutes, calcul d’incertitude disponibles en standard

Fonction Tracker : pour un réglage automatisé des paramètres acoustiques

Fauchée : de 4 x la profondeur d’eau

Faisceaux : de 1.5° x 2°

Fréquence nominale : 44KHz

Nombre de faisceaux: 150 équiangulaire et 512 en équidistant

Construction : Titanium

Résolution : 12cm

Fréquence d’échantillonnage : jusque 50Hz

Travaille sur l’amplitude et la phase

Stabilisation en temps réel sur le tangage +/-10° et sur le roulis

Alimentation : 220V AC
