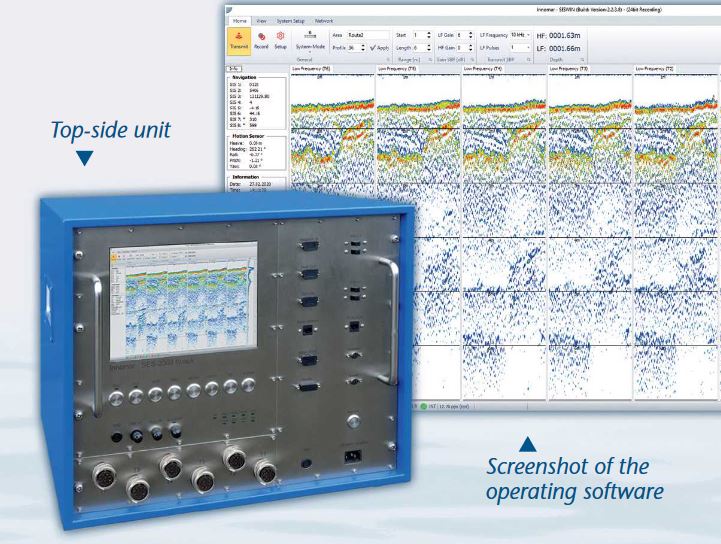

INNOMAR SIXPACK SBP

Le Sixpack SBP est conçu pour les applications nécessitant une densité de données très élevée

Ces applications comprennent les levés de pipelines et de câbles, l’atténuation des risques sur les chantiers de construction offshore ou les études archéologiques.

Le modèle Innomar Sixpack SBP acquiert des données Fullwave Form complète qui peuvent être traitées avec n’importe quel logiciel sismique (format SEG-Y). Innomar fournit également le logiciel de post-traitement ISE spécialisé sur les données Innomar SBP.

Pour la visualisation en trois dimensions des données, Innomar fournit un outil de quadrillage et un logiciel de visualisation tiers.

Caractéristiques techniques

« Portée Mode HBM : 0.3 – 30 m

Portée Mode SBM : 2 – 1000m »

« Pénétration Mode HBM > à 20m

Mode SBM >60m (Dépend du type de sédiment et du bruit environnemental) »

Portée pour chaque couche / Résolution des couches : approx. 1 cm / ~ 5 cm

« Largeur de faisceau Mode HBM +/-2.5°

Mode SBM +/-1.5° »

Fréquence primaire approx. 100 kHz (85 – 115 kHz)

« Niveau acoustique Mode HBM >235 dB//µPa re 1m / Puissance acoustique ~2 kW

Niveau acoustique Mode SBM >247 dB//µPa re 1m / Puissance acoustique ~5 kW »

Fréquence secondaire sélectionnable : 4, 5, 6, 8, 10, 12, 15KHz

Largeur d’impulsion sélectionnable 0.07 – 1ms

Type d’impulsion : Ricker, CW

« Fréquence d’échantillonage :

Mode HBM 13 pings/s

Mode SBM : 60 pings/s »

Compensation en pilonnement par capteur externe
