INNOMAR Standard SBP

Parmi la gamme de profileurs sous-fonds paramétriques Innomar, le modèle standard Innomar SBP est le plus polyvalent

Le taux de ping élevé, le faible encombrement et la possibilité de transmettre des impulsions sonores sur une large gamme de fréquences garantissent des données sous-marines avec une excellente résolution et une très bonne pénétration des sédiments. La stabilisation électronique du faisceau donnera également de bons résultats dans de mauvaises conditions météorologiques.

Télécharger la fiche technique

Télécharger la fiche technique N°2

Cet article vous intéresse ? Contactez-nous

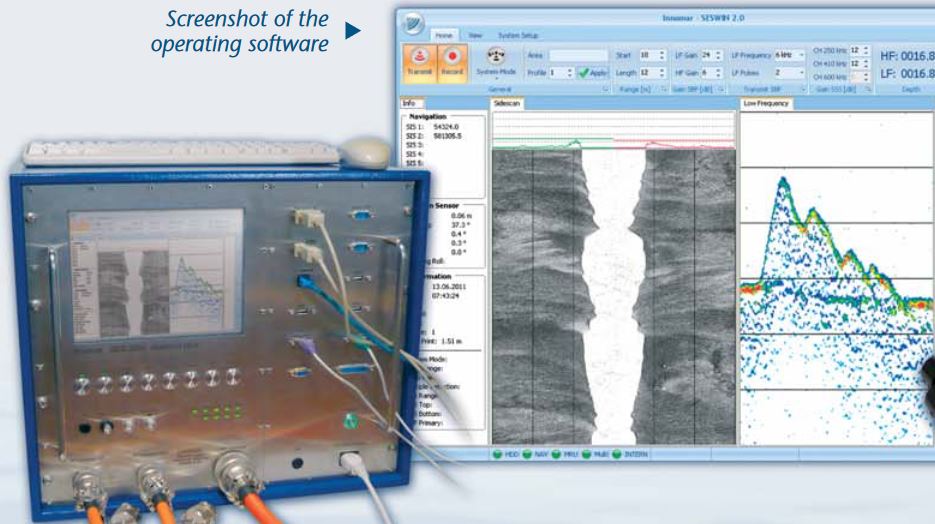

Un logiciel convivial d’acquisition de données et de contrôle du système (SESWIN) offre la possibilité de commander à distance via un réseau ainsi que de visualiser les données à distance.

Le modèle standard Innomar SES acquiert des données Fullwave Form qui peuvent être traitées avec n’importe quel logiciel sismique (format SEG-Y). Innomar fournit également le logiciel de post-traitement ISE spécialisé sur les données Innomar SBP.

Caractéristiques techniques

Portée : 0.5 – 500 m

Pénétration > à 50 m (Dépend du type de sédiment et du bruit environnemental))

Portée pour chaque couche / Résolution des couches : approx. 1 cm / > à 5 cm

approx. ±2° / footprint 240 dB//µPa re 1m / Puissance acoustique ~3.5 kW

Fréquence secondaire sélectionnable : 4, 5, 6, 8, 10, 12, 15KHz

Largeur d’impulsion sélectionnable 0.07 – 1.5ms

Type d’impulsion : Ricker, CW, LFM chirp

Fréquence d’échantillonage : 60 pings/s

Compensation en pilonnement et roulis par capteur externe

Acquisition des données : digital 16 (24) bit @ ~96 kHz sample rate;

PF 100 kHz envelope echosounder data / bottom track;

SLF full-waveform sub-bottom data

Entrées : GNSS, HRP sensor, trigger

Sorties : trigger, bottom track, analogue SLF

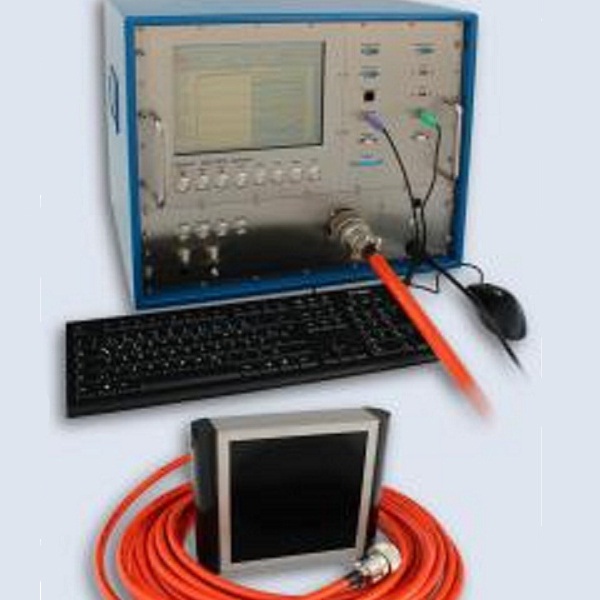

Dimension et poids du transducteur : W 0.34m × D 0.26m × H 0.08m / 30kg dont 15m de cable

Dimension et poids de l’unité d’acquisition : W 0.52m × D 0.40m × H 0.34m / 35 kg

Alimentation électrique 100–240 VAC ou 12/24VDC / <350 W

"Portée Mode HBM : 0.3 – 30 m

Portée Mode SBM : 2 – 1000m"

Fréquence secondaire sélectionnable : 4, 5, 6, 8, 10, 12, 15KHz

Largeur d'impulsion sélectionnable 0.07 – 1ms

Type d'impulsion : Ricker, CW

Compensation en pilonnement par capteur externe

Sorties : trigger, bottom track, analogue LF
