DVL TELEDYNE RDI

La vitesse et le déplacement mesuré par doppler: Les DVL qualité TELEDYNE

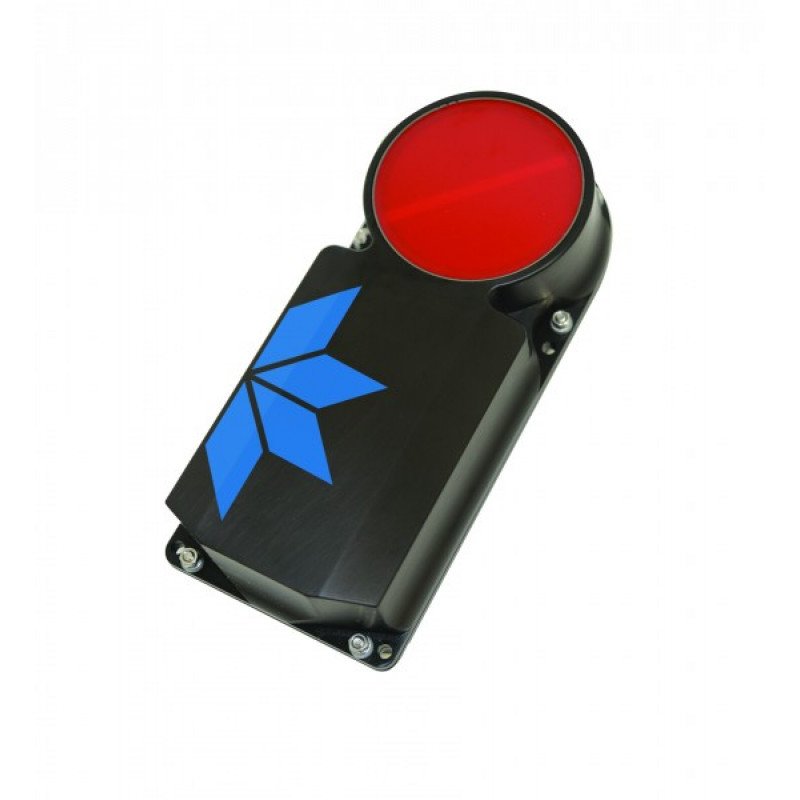

Le Doppler Velocity Log (DVL) de Teledyne RDI est un COTS (Commercial-Off-The-Shelf) multifonction
capteur acoustique qui fournit des informations de vitesse très précises. En plus de fournir de la vitesse
au-dessus du sol et de la vitesse dans l’eau, l’instrument utilise d’autres capteurs pour fournir des mises à jour de position
pour les plates-formes sous-marines et de surface.

Le DVL fournit des informations en collectant, en compilant et en
traiter une suite complète de paramètres de données, notamment:
• Rapidité
• Profondeur
• Pitch and Roll
• Altitude
• Titre
• Température



Où est-il utilisé?
Les DVL de Teledyne RDI sont parfaitement adaptés à une grande variété d’activités scientifiques, militaires et commerciales
applications. Les plates-formes DVL typiques incluent:

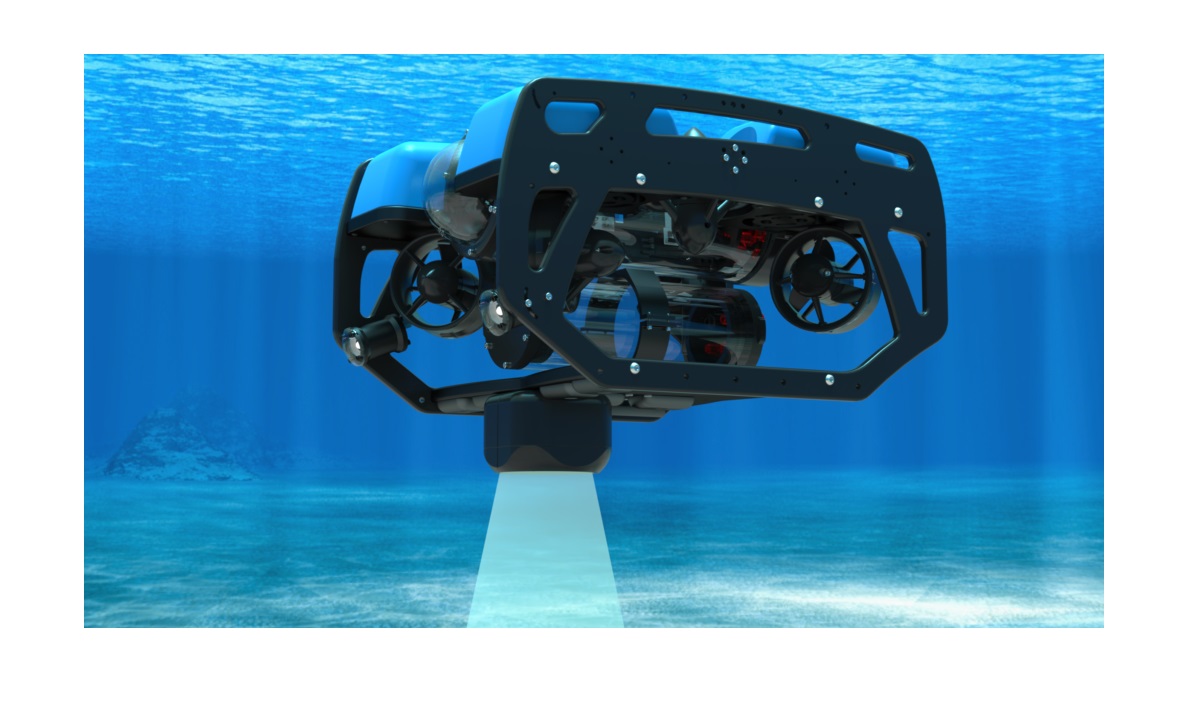

• Véhicules sous-marins autonomes (AUV)
• Véhicules télécommandés (ROV)
• Systèmes remorqués
• Navires de surface
• Véhicules de surface sans pilote (USV)
• Sous-marins
• Véhicules de surface autonomes (ASV)
• Voiliers de compétition

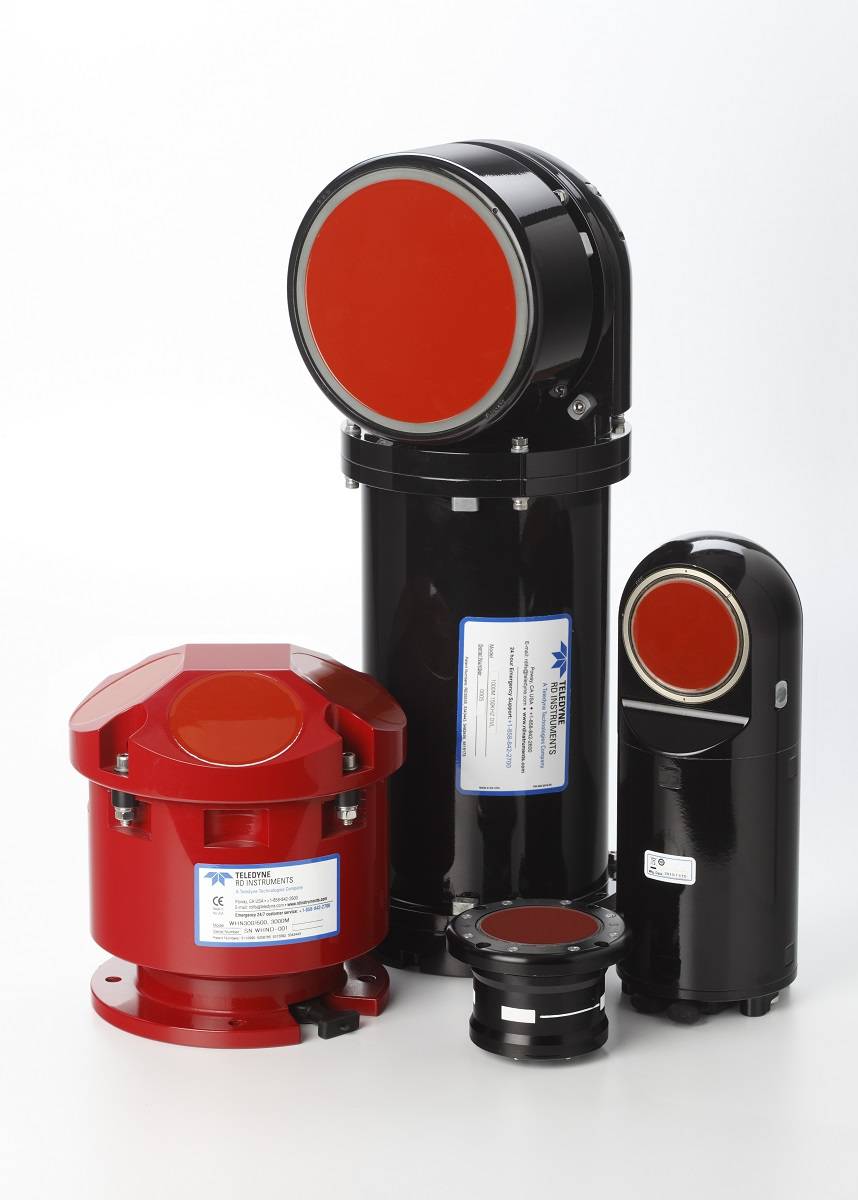

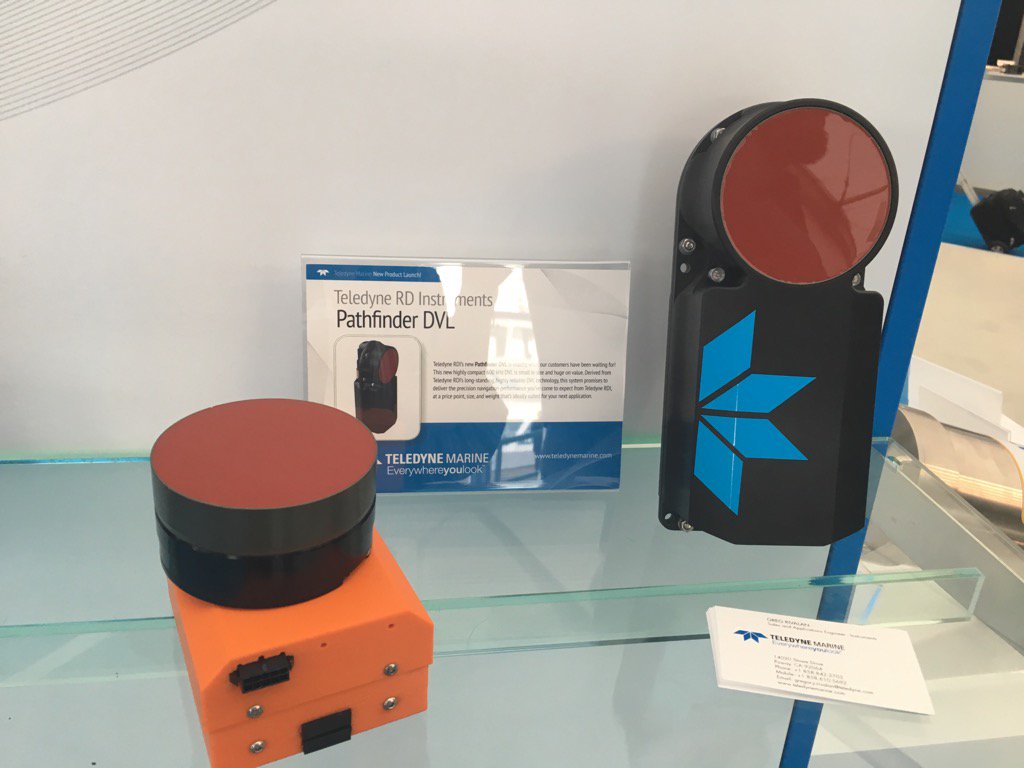

Qu’est-ce qui distingue notre DVL?

Les DVL de Teledyne RDI sont la norme de l’industrie pour la navigation assistée Doppler dans le monde entier. Nos DVL fonctionnent à bord de plus de 95% des
AUV commerciaux et militaires du monde. Seul Teledyne RDI dispose de la combinaison critique de technologie, d’expérience et de support requise pour votre
besoins de navigation de précision.

• Traitement Doppler à large bande
• Données extrêmement précises, précises et fiables
• Configurations brevetées de baies par phases
• Redondance intégrée
• Suivi inférieur
• Contrôle de la qualité des données intégré
• Surveillance de l’intégrité du système

• Recherche et développement
• Ingénierie personnalisée
• Intégration de systèmes
• Prise en charge de l’analyse des données
• une formation en ligne gratuite
• Soutien sur le terrain
• Service client 24h / 24 et 7j / 7
• Entrainement sur place

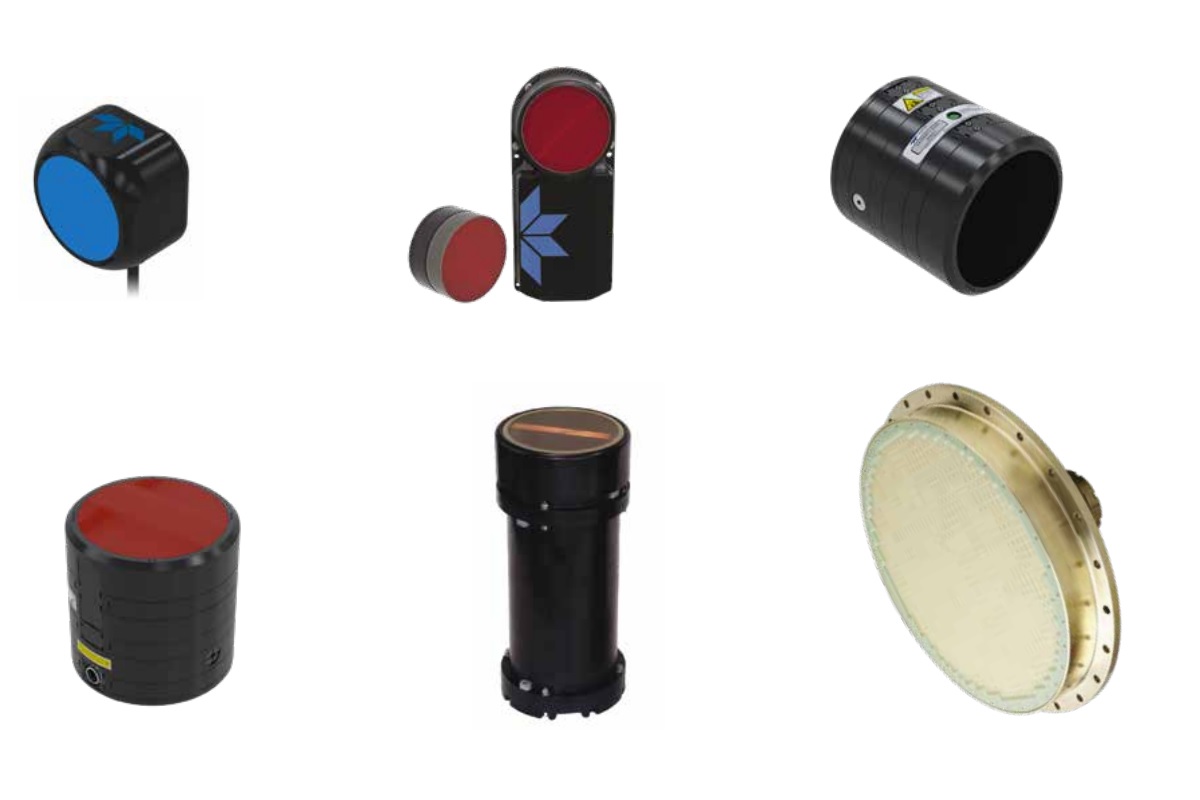

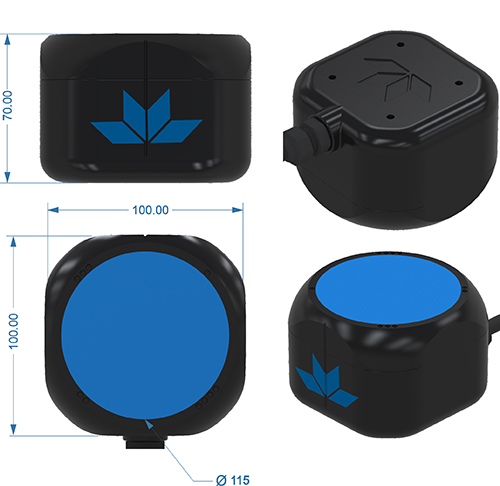

Caractéristiques techniques

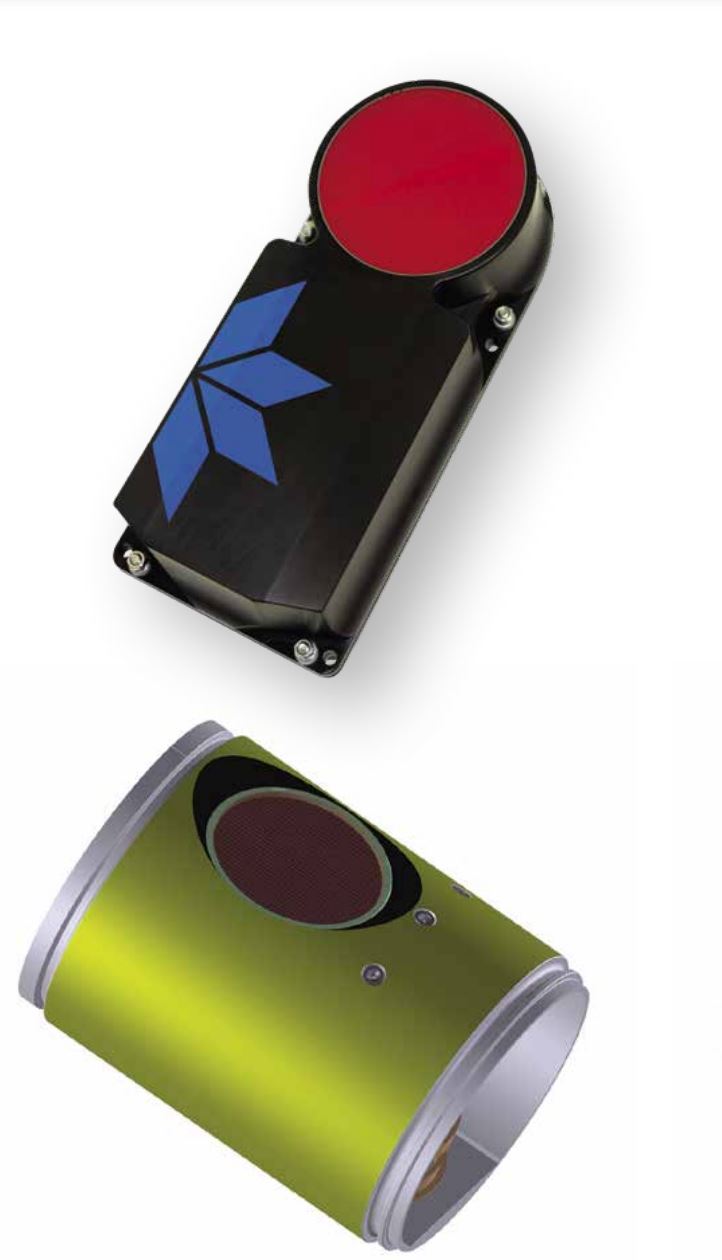

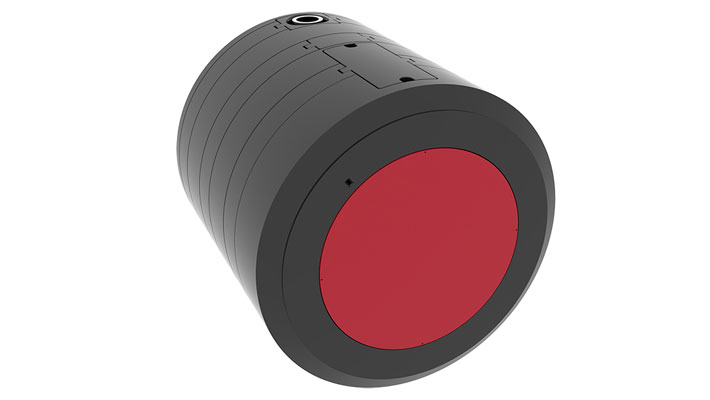

Transducteur Phased Array 30 ° Beam Phased Array 30 ° Beam amovible Phased Array

Faisceau 30 °

Réseau phasé amovible

Réseau phasé à 30 ° Poutre à 30 ° Phased Array rempli d’huile

Faisceau 30 °

Configuration du faisceau 4-Beam Janus Config. Config Janus 4 faisceaux Config Janus 4 faisceaux Config Janus 4 faisceaux Configuration Janus 4 faisceaux Configuration Janus 4 faisceaux

Fréquence (kHz) 614,4 614,4 614,4 307,2 153,6 38,4

Précision à long terme (ECCN 6A001) ± 1,15% ± 0,1 cm / s ± 0,06% ± 0,1 cm / s (<4 m d'altitude)

± 0,2% ± 0,1 cm / s (> 4 m d’altitude)

± 0,06% ± 0,1 cm / s (<4 m d'altitude)

± 0,2% ± 0,1 cm / s (> 4 m d’altitude)

± 0,08% ± 0,1 cm / s (<8 m d'altitude)

± 0,3% ± 0,1 cm / s (> 8 m d’altitude) ± 0,6% ± 0,2 cm / s ± 1,0% ± 0,5 cm / s

Précision à long terme (ECCN 6A991) ± 1,15% ± 0,1 cm / s ± 1,15% ± 0,1 cm / s ± 1,15% ± 0,1 cm / s ± 1,15% ± 0,1 cm / s ± 1,15% ± 0,2 cm / s ± 1,15% ± 0,5 cm / s

Portée inférieure de la voie (m) 0,5 – 60 0,15 – 89 (140 en option) 0,15 à 100 (160 en option) 0,3 à 275 (420 en option) 3-500 (800 en option) 12 – 2500

Portée du profil actuel (m) N / A 1,9 – 45 1,9 – 60 4,5 – 150 8 – 275 22 – 1100

Évaluation de la profondeur opérationnelle (m) 200 SC: 300, 500; OEM: 300, 1000, 6000 4000/6000 4000/6000 1000/6000 1000

Plage de tension d’entrée (VDC) 11,4 – 36,7 10,7 – 36 10,7 – 36 10,7 – 36 24 – 48 24 – 48

Puissance moyenne (VDC) 3 W 2,6 W (3,4 W avec Ethernet) 6,3 W 12,5 W 35 W 95 W

Poids dans l’air (kg) .85 1,15 / 1,9 (OEM / SC) 7,58 7,58 46354

Poids dans l’eau (kg) 0,51 0,7 4,8 4,8 32282

Communication RS-232, 115200 ou 9600 Baud Rate Ethernet / Serial RS232 (opt. RS422) Ethernet / Serial RS232 (opt. RS422) Ethernet / Serial RS232 (opt. RS422) Serial RS232 (opt. RS422) Serial RS232 (opt. RS422)

Boussole intégrée SBG Ellipse2-A (AHRS) en option SBG Ellipse2-A (AHRS) Option personnalisée SBG Ellipse2-A (AHRS) en option

Capteur de pression intégré 600 bar 600 bar

Piste inférieure basse altitude Inclus Inclus Inclus

HEM (Health Monitoring) / Capteur de fuite
