Easytrak Nexus 2

Easytrak Nexus 2, Model 2692; détermine les positions jusqu'à 16 cibles sous-marines dynamiques simultanés

le Nexus 2 est idéal pour de nombreuses applications en eau profonde ou peu profonde où plusieurs actifs doivent être suivis. Ces opérations peuvent inclure des levés UXO utilisant plusieurs magnétomètres ou sonars à balayage latéral, des opérations de plongée et pour une utilisation sur des chantiers offshore où plusieurs véhicules peuvent être utilisés simultanément. La capacité à longue portée et les spécifications de précision exceptionnelles rendent le Nexus 2 particulièrement efficace pour les applications remorquées à longue portée

Le système propose un choix d’émetteurs-récepteurs – directionnels ou hémisphériques – et les améliorations apportées à la conception de ceux-ci ont contribué à créer un système USBL extrêmement précis, offrant des précisions de positionnement allant jusqu’à 0,12% de la plage oblique et une résolution de relèvement calculée de 0,01 degré. Acoustique bidirectionnelle à spectre étalé Sigma 2

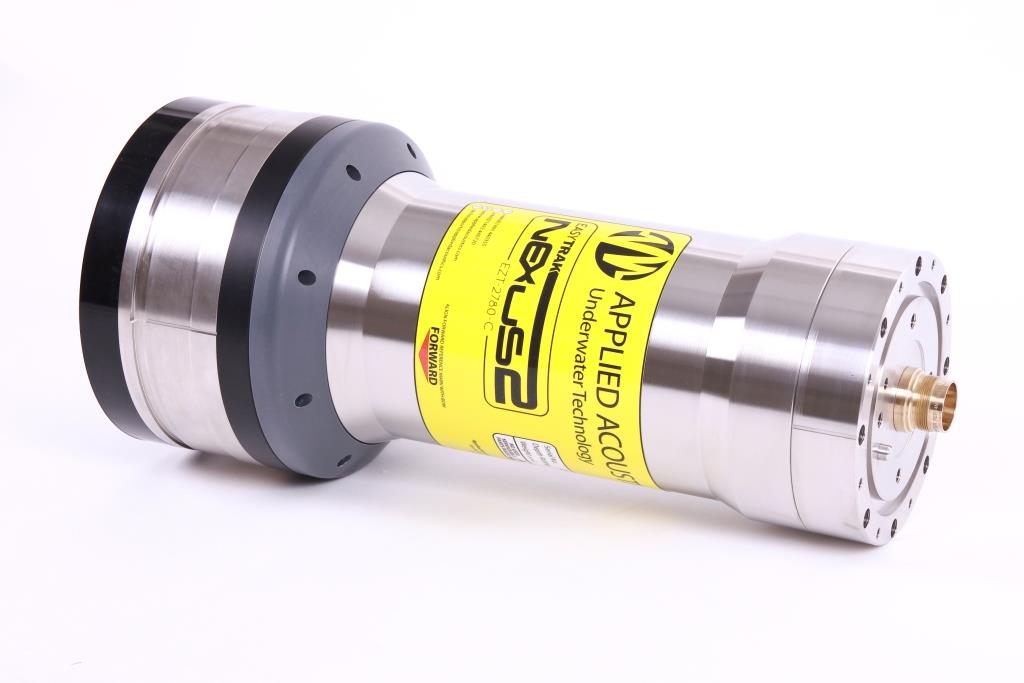

Choix d’émetteur-récepteur – option directionnelle ou hémisphérique et tête inclinée
Taux de rafraîchissement des balises optimisé
16 cibles de suivi
Superpositions de navigation géographique
Outil d’étalonnage intégré EasyCal avec Assistant AutoCal
Interrogation commune Multi-Fire avec les balises MF Series
Fonctionnalité de télémétrie de données MiQ avec les balises de la série MF
Installation de téléchargement du profil de vitesse du son

Caractéristiques techniques

Matériau Bronze silicium aluminium

Poids dans l’air / eau 2686 16kg / 11kg

2780 21 kg / 15 kg

Dimensions 2686 152 mm Ø x 432 mm

2780 200 mm Ø x 432 mm

Température de fonctionnement: -10 ° à + 40 ° C

Stockage: -20 ° à + 50 ° C

Cote de profondeur 30 m

Alimentation électrique 48Vdc

Capteur de profondeur 5 bar, précision 0,25% entre

(Capteur de pression) -10 ° à + 40 ° C

Résolution du capteur de température 1 ° entre -10 ° et + 40 ° C

Bande de fréquence (MF) 18 – 32 kHz

Variable de l’émetteur, typiquement 192 dB max re 1µPa à 1 m

Transpondeurs compatibles AAE Sigma 1, Sigma 2 Digital Spread

Canaux Spectrum et AAE Tone.

Canaux AAE V-NAV. Canaux HPR 400

Balises des séries 1100, 1000, 1200A, 1300A,

Transpondeurs de profondeur numériques, libération AAE

et balises de télémétrie.

Taux d’interrogation> Taux de rafraîchissement de 2 Hz. Défini en interne ou

Clé externe du système

Évalué en externe pour l’immunité et

les émissions; conforme à

89/336 / CEE. Conforme RoHS

Longueur de câble Max 150m
